Longueur d'onde ("wavelength")

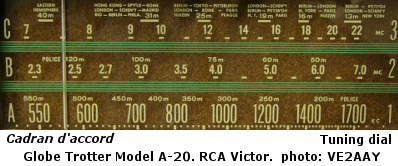

Quand la radio était encore jeune, la longueur d'onde était la caractéristique qui distinguait les stations les unes des autres (voir le cadran d'accord du récepteur ci-contre). Cette notion physique a donné naissance à l'expression "Être sur la même longueur d'onde", être en accord.
Le concept de longueur d'onde ("wavelength"), une autre représentation de la fréquence, prend son importance dans le calcul des longueurs d'antennes: en effet, elles sont souvent des fractions de la longueur d'onde, comme ¼ ou ½.
- Les ondes électromagnétiques voyagent à 300 000 kilomètres / seconde dans l'espace (dans le vide, "vacuum"), soit la vitesse de la lumière.
- [ Sous le système de mesures impérial, cette vitesse est connue comme 186 000 milles par seconde. ]
- La longueur d'onde ( symbole: λ, la lettre grecque lambda minuscule ) se définit comme suit:
- La distance parcourue par l'onde durant un cycle, ou
- La distance qui sépare deux points semblables ( par exemple, deux crêtes ).
- On calcule la longueur d'onde en divisant la distance parcourue par l'onde en une seconde par le nombre de cycles intervenus durant cette seconde (la fréquence):
- λ en mètres = 300 000 000 m/s ÷ fréquence en hertz.

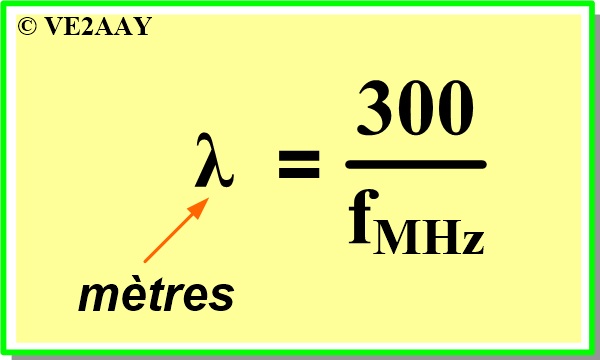

- Des millions de mètres et des millions de cycles s'annulent les uns les autres et laissent la formule simplifiée: λ en mètres = 300 ÷ f en MHz.
- [ En impérial, la formule simplifiée se lit: λ en pieds = 984 ÷ f en MHz. ]
- La longueur d'onde et la fréquence ont une relation inverse:
- Quand la longueur d'onde raccourcit, la fréquence monte.
- Quand la fréquence diminue, la longueur d'onde s'allonge.
Exemple de calcul:
Longueur d'onde à 1875 kHz = 300 / 1.875 MHz = 160 mètres.
Suggestion:
Le système métrique simplifie avantageusement les calculs de longueur d'onde et d'antennes ( par exemple, la relation entre 300 000 km/s (vitesse de la lumière) et le chiffre "magique" 300 se mémorise plus aisément que le tandem 186 000 mi/s et 984!
Exercices de calcul
Un peu d'entraînement avant d'affronter la Banque de Questions
Cliquez sur une question pour dévoiler la réponse…
Pour en savoir plus: article Wikipédia sur la vitesse de la lumière (nouvel onglet ou fenêtre) et article Wikipédia sur la longueur d'onde (nouvel onglet ou fenêtre).
\
