Circuit électrique

Les circuits sont universellement présentés comme des schémas où des symboles normalisés représentent les pièces individuelles.

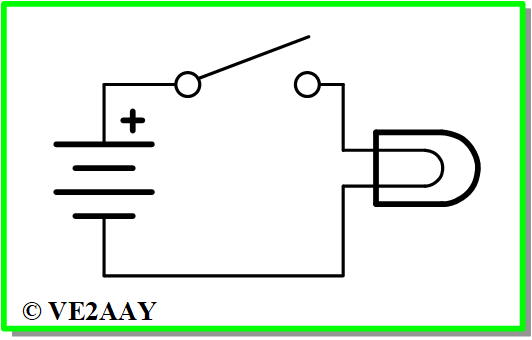

• Le circuit ci-contre ci-dessus comprend 3 composants, de gauche à droite:
  • Un accumulateur ("battery"),
  • Un interrupteur ("switch"),
  • Une ampoule électrique qui sert de charge ("load").
  • Le tout est relié par des conducteurs électriques, c'est-à-dire des fils.
  • Le circuit ci-contre pourrait être une lampe de poche ou une expérience de laboratoire.
• Sous cette forme, c'est un circuit ouvert:
  • L'interrupteur est en position "ouverte", il n'y a pas de continuité.
  • Le circuit, entre les bornes externes de l'accumulateur, ne forme pas une boucle complète ininterrompue.
  • Aucun courant ne peut y circuler.

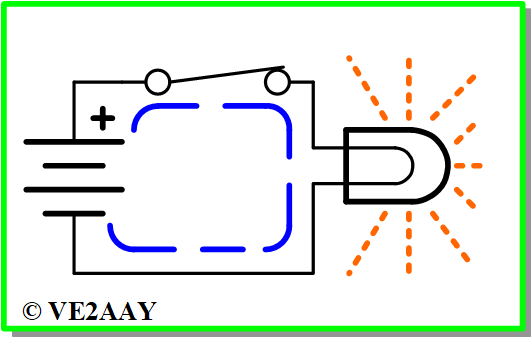

• La représentation à droite ci-dessus montre un circuit fermé:
  • L'interrupteur est en position "fermée".
  • Une boucle complète existe maintenant entre les bornes de l'accumulateur; le courant emprunte ce chemin.
  • L'accumulateur, une source d'énergie, force un courant électrique dans le circuit; cette source d'énergie alimente la charge. L'ampoule s'illumine.
• Vous aurez remarqué que les termes "ouvert" et "fermé" décrivent l'état de la boucle ou du circuit.

L'électricité dépend de l'existence d'une boucle de retour vers la source; c'est pourquoi vous ne voulez pas faire partie du circuit quand une haute tension est en jeu.

On entend parfois l'expression familière "fermer la lumière" dans le sens d'éteindre la lumière, ne laissez pas cette expression torpiller votre compréhension des termes "circuit ouvert" et "circuit fermé".
