Commutation Émission - Réception

Commutation Émission - Réception

• Typiquement, le radioamateur utilisera la même antenne pour émettre et recevoir sur une bande donnée. L'émetteur-récepteur comprend généralement un seul connecteur d'antenne sur son panneau arrière. Un système interne voit à raccorder l'antenne au récepteur ou à l'émetteur.
• Dans un contact radio typique mené sur une seule fréquence, chaque correspondant parle à son tour en alternance.
• Pendant que vous êtes à l'écoute:
  • L'antenne doit être raccordée à la section récepteur de l'émetteur-récepteur.
  • L'émetteur est gardé au repos.
• Lorsque vous êtes en ondes:
  • L'antenne doit être raccordée à la section émetteur de l'émetteur-récepteur.
  • Le récepteur est désactivé.
    • [ Pour éviter le fort sifflement qu'une rétroaction acoustique (nouvel onglet ou fenêtre) produirait ("audio feedback"). ]
    • [ Pour le protéger du signal de forte puissance que l'on s'apprête à mettre sur l'air. ]

• Dans un émetteur-récepteur, un dispositif de commutation doit voir à:
  • Raccorder l'antenne à l'appareil utilisé.
  • Désactiver l'appareil qui n'est pas utilisé.

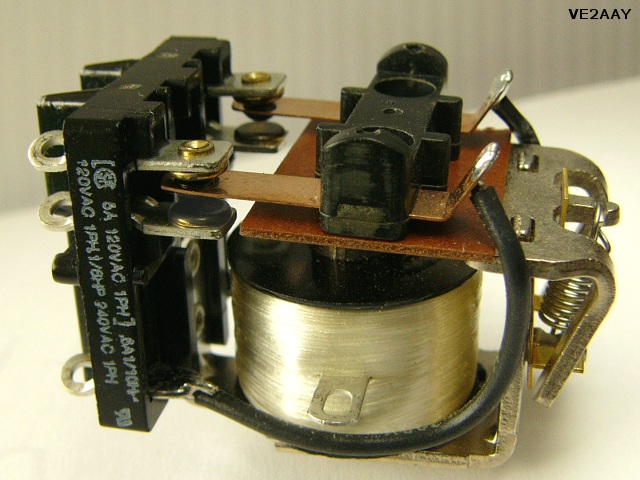

• Un relais électromécanique (nouvel onglet ou fenêtre) peut servir cette fonction:
  • Lorsque mis sous tension, un électroaimant (constitué d'une bobine) exerce une attraction pour déplacer des commutateurs.
  • [ À titre d'analogie, le relais est à l'électricité, ce que l'aiguillage (nouvel onglet ou fenêtre) est au chemin de fer. ]

(nouvel onglet ou fenêtre)

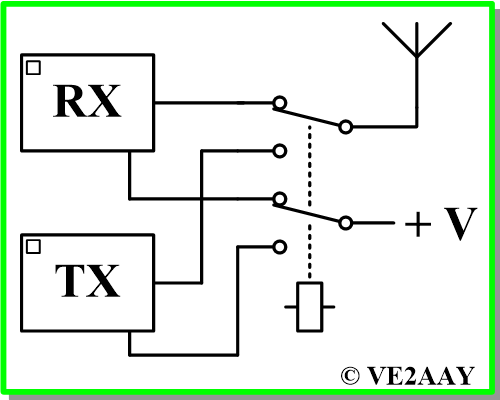

L'application ci-dessous vous permet de voir comment le relais met une ou l'autre section sous tension, tout en y raccordant l'antenne.

Commutation émission/réception

Cliquez sur un bouton
pour passer en Émission
ou retourner en Réception…

Émission Réception Hors service

[ Que l'émetteur et le récepteur soient des appareils séparés ou combinés dans un même boîtier, le concept de la commutation émission/réception demeure essentiel. ]

\
